Was ist die Durchflussanpassungsmethode einer Radialzylinderpumpe?

Eine Radialzylinderpumpe ist eine wichtige Komponente in vielen Hydrauliksystemen und bekannt für ihre hohe Effizienz, Zuverlässigkeit und Fähigkeit, hohe Drücke zu bewältigen. Als Lieferant von Radialzylinderpumpen erhalte ich häufig Anfragen zu den Möglichkeiten der Durchflussregulierung dieser Pumpen. In diesem Blogbeitrag werde ich mich mit den verschiedenen Methoden zur Durchflussanpassung von Radialzylinderpumpen befassen und ein umfassendes Verständnis ihrer Funktionsweise und ihrer Anwendungen vermitteln.

Radialzylinderpumpen verstehen

Bevor wir die Methoden zur Durchflussanpassung besprechen, ist es wichtig, das grundlegende Funktionsprinzip von Radialzylinderpumpen zu verstehen. Eine Radialzylinderpumpe besteht aus einem Zylinderblock, der sich um eine Mittelachse dreht. Radial angeordnete Zylinder im Block beherbergen Kolben, die sich in die Zylinder hinein und aus ihnen heraus bewegen. Die Kolben sind mit einer Nocke oder Taumelscheibe verbunden, die die Drehbewegung des Zylinderblocks in eine lineare Bewegung der Kolben umwandelt. Wenn sich die Kolben bewegen, erzeugen sie eine Ansaug- und Ausstoßwirkung, indem sie Hydraulikflüssigkeit ansaugen und ausstoßen.

Methoden zur Durchflussanpassung

1. Variable Verdrängungsmechanismen

Eine der gebräuchlichsten Möglichkeiten, den Durchfluss einer Radialzylinderpumpe anzupassen, sind Mechanismen mit variabler Verdrängung. Durch diese Mechanismen kann die Pumpe ihr Verdrängungsvolumen verändern, was sich direkt auf die Durchflussmenge der Hydraulikflüssigkeit auswirkt.

• Einstellung der Taumelscheibe: Bei einigen Radialzylinderpumpen wird eine Taumelscheibe verwendet, um die Hublänge der Kolben zu steuern. Durch Veränderung des Winkels der Taumelscheibe kann die Hublänge der Kolben angepasst werden. Ein größerer Taumelscheibenwinkel führt zu einem längeren Kolbenhub, wodurch sich das Verdrängungsvolumen und die Fördermenge erhöhen. Umgekehrt verringert ein kleinerer Taumelscheibenwinkel den Kolbenhub und die Fördermenge. Diese Methode ermöglicht eine kontinuierliche und präzise Anpassung der Durchflussmenge und eignet sich daher für Anwendungen, bei denen ein variabler Durchfluss erforderlich ist, beispielsweise in hydraulischen Pressen und Spritzgussmaschinen.
• Einstellung des Nockenrings: Ein weiterer variabler Verdrängungsmechanismus beinhaltet die Verwendung eines Nockenrings. Der Nockenring bestimmt den Weg der Kolben, während sie sich innerhalb der Zylinder bewegen. Durch Anpassen der Position oder Form des Nockenrings kann die Hublänge der Kolben verändert werden. Ähnlich wie die Taumelscheibenverstellung ermöglicht diese Methode eine sanfte und genaue Steuerung der Durchflussmenge. Die Nockenringverstellung wird häufig bei Radialkolbenpumpen für mobile Geräte wie Bagger und Lader verwendet, bei denen die Durchflussanforderungen je nach Betrieb variieren können.

2. Drosselklappensteuerung

Die Drosselklappensteuerung ist eine einfache und unkomplizierte Methode zur Durchflussanpassung. Dabei wird ein Drosselventil verwendet, um den Fluss der Hydraulikflüssigkeit zu drosseln. Durch Einstellen der Öffnung des Drosselventils wird der Widerstand gegen den Flüssigkeitsstrom verändert und dadurch die Durchflussrate gesteuert.

• Manuelle Drosselventile: Manuelle Drosselventile werden von Hand betätigt und werden häufig in Anwendungen eingesetzt, bei denen die Durchflussrate selten angepasst werden muss. Sie sind relativ kostengünstig und einfach zu installieren. Manuelle Drosselventile erfordern jedoch einen manuellen Eingriff, um die Durchflussrate zu ändern, was möglicherweise nicht für Anwendungen geeignet ist, die häufige oder automatische Durchflussanpassungen erfordern.
• Proportional-Drosselventile: Proportional-Drosselventile werden elektronisch gesteuert und können eine präzisere und reaktionsschnellere Durchflusseinstellung ermöglichen. Sie können auf der Grundlage von Eingangssignalen von Sensoren oder Steuersystemen angepasst werden, was eine automatische und genaue Steuerung der Durchflussrate ermöglicht. Proportional-Drosselventile werden häufig in modernen Hydrauliksystemen eingesetzt, beispielsweise in der industriellen Automatisierung und Robotik, wo eine präzise Durchflussregelung unerlässlich ist.

3. Bypass-Steuerung

Die Bypass-Steuerung ist eine weitere Methode zur Durchflussanpassung, bei der ein Teil der Hydraulikflüssigkeit zurück zum Behälter geleitet wird. Durch Anpassen der umgeleiteten Flüssigkeitsmenge kann die Durchflussrate zum System gesteuert werden.

• Feste Öffnungsbypass: In einem Bypass-System mit fester Öffnung wird eine feste Öffnung verwendet, um eine bestimmte Menge Flüssigkeit zurück zum Behälter umzuleiten. Die Größe der Öffnung bestimmt die Flüssigkeitsmenge, die umgeleitet wird. Diese Methode bietet eine einfache und kostengünstige Möglichkeit, die Durchflussrate anzupassen, bietet jedoch eine begrenzte Flexibilität, da der Bypass-Durchfluss fest vorgegeben ist.
• Bypass mit variabler Öffnung: Ein Bypass-System mit variabler Öffnung ermöglicht eine flexiblere Einstellung des Bypass-Durchflusses. Die Öffnungsgröße kann manuell oder elektronisch angepasst werden, sodass der Bediener die Flüssigkeitsmenge steuern kann, die zurück zum Behälter geleitet wird. Diese Methode eignet sich für Anwendungen, bei denen die Durchflussanforderungen in einem weiten Bereich variieren können.

Anwendungen der Durchflussanpassung in Radialzylinderpumpen

Durch die Möglichkeit, den Durchfluss einer Radialzylinderpumpe anzupassen, eignet sie sich für ein breites Anwendungsspektrum.

• Industriemaschinen: In Industriemaschinen wie Werkzeugmaschinen und Materialtransportgeräten ist häufig ein variabler Durchfluss erforderlich, um die Leistung der Geräte zu optimieren. Beispielsweise kann in einer CNC-Maschine die Durchflussrate der Hydraulikflüssigkeit angepasst werden, um die Geschwindigkeit und Kraft der Schneidwerkzeuge zu steuern. Durch den Einsatz einer Radialzylinderpumpe mit Durchflussregulierung kann die Maschine effizienter und genauer arbeiten.
• Mobile Ausrüstung: Auch mobile Geräte wie Baumaschinen und landwirtschaftliche Fahrzeuge profitieren von der Fördermengenanpassung bei Radialzylinderpumpen. Bei einem Raupenbagger beispielsweise kann die Durchflussrate der Hydraulikflüssigkeit angepasst werden, um die Bewegung von Ausleger, Stiel und Löffel zu steuern. Dadurch kann der Bediener verschiedene Aufgaben wie Graben, Heben und Laden präziser und kontrollierter ausführen. Weitere Informationen zu Pumpen, die für Raupenbagger geeignet sind, finden Sie unterHydraulische Rotations-Axialkolbenpumpe der Serie A20VG von Rexroth für Raupenbagger.
• Luft- und Raumfahrt- und Marineanwendungen: In Luft- und Raumfahrtanwendungen, bei denen Gewicht und Platz entscheidende Faktoren sind, werden häufig Radialzylinderpumpen mit Durchflussregulierungsmöglichkeiten eingesetzt. Diese Pumpen können die erforderliche Hydraulikleistung bereitstellen und gleichzeitig eine effiziente Nutzung der Hydraulikflüssigkeit ermöglichen. Beispielsweise kann in einem Flugzeughydrauliksystem die Durchflussrate der Pumpe angepasst werden, um den sich ändernden Anforderungen der Flugsteuerflächen gerecht zu werden.

Vorteile der Durchflussanpassung bei Radialzylinderpumpen

• Energieeffizienz: Durch die Anpassung der Durchflussmenge an die tatsächlichen Anforderungen des Systems können Radialzylinderpumpen effizienter arbeiten. Dies reduziert den Energieverbrauch und senkt die Betriebskosten. Beispielsweise kann in einem Hydrauliksystem, das über einen bestimmten Zeitraum nur einen geringen Durchfluss benötigt, die Pumpe auf ein geringeres Fördervolumen eingestellt werden, was Energie spart.
• Präzise Kontrolle: Die Durchflusseinstellung ermöglicht eine präzise Steuerung des Hydrauliksystems. Dies ist besonders wichtig bei Anwendungen, bei denen eine genaue Positionierung und Kraftsteuerung erforderlich ist, beispielsweise in der Robotik und Präzisionsbearbeitung.
• Vielseitigkeit: Radialzylinderpumpen mit Durchflussanpassungsmöglichkeiten können in einer Vielzahl von Anwendungen eingesetzt werden und bieten eine einzige Lösung für unterschiedliche Durchflussanforderungen. Dies reduziert den Bedarf an mehreren Pumpen und vereinfacht den Entwurf des Hydrauliksystems.

Abschluss

Die Durchflussanpassung ist ein entscheidendes Merkmal von Radialzylinderpumpen, die es ihnen ermöglicht, die unterschiedlichen Anforderungen verschiedener Hydraulikanwendungen zu erfüllen. Ob durch variable Verdrängungsmechanismen, Drosselklappensteuerung oder Bypass-Steuerung – die Möglichkeit, die Durchflussmenge anzupassen, bietet zahlreiche Vorteile, darunter Energieeffizienz, präzise Steuerung und Vielseitigkeit.

Als Lieferant von Radialzylinderpumpen wissen wir, wie wichtig es ist, qualitativ hochwertige Pumpen mit zuverlässigen Durchflussanpassungsmöglichkeiten bereitzustellen. Unsere Pumpen sind so konzipiert, dass sie eine präzise und effiziente Durchflussregelung bieten und so eine optimale Leistung in Ihren Hydrauliksystemen gewährleisten. Wenn Sie auf der Suche nach einer Radialzylinderpumpe sind oder weitere Informationen zu Methoden zur Durchflussanpassung benötigen, empfehlen wir Ihnen, für ein ausführliches Gespräch Kontakt mit uns aufzunehmen. Wir sind bestrebt, Ihnen die besten Lösungen für Ihre hydraulischen Anforderungen zu bieten.

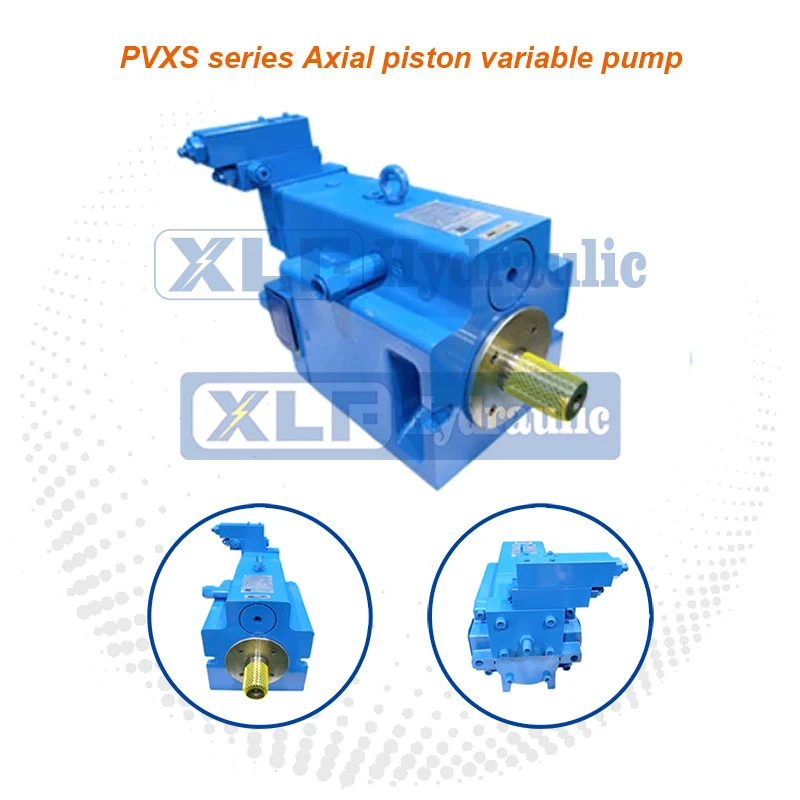

Wenn Sie an anderen Arten von Hydraulikpumpen interessiert sind, können Sie unsere Produktpalette erkunden, einschließlich derEaton Vickers PVXS Hydraulische Axialkolbenpumpe mit gebogener Achse für Industriemaschinenund dieCAT 130 6225 Serie Taumelscheiben-Flügelzellenpumpe für Geräte.
